晶间腐蚀的测试方法主要分为 化学浸泡法、电化学法 和 金相观察法 三大类，以下是 7 种常用测试方法及其特点：
一、化学浸泡法（实验室常用）
1. 硫酸-硫酸铜法（Strauss Test）
适用材料：奥氏体不锈钢（如304、316）
方法：试样在 H₂SO₄ + CuSO₄ 溶液中煮沸 24小时（加铜屑加速腐蚀）。
判定：弯曲后观察裂纹，或金相显微镜检查晶界腐蚀
标准：ASTM A262 E、GB/T 4334.5 2.
2,.硝酸法（Huey Test）
适用材料：高铬不锈钢（如316L、304L）
方法：在 65%沸腾硝酸 中浸泡 5周期（每周期48小时），测腐蚀失重。
判定：失重率越高，晶间腐蚀越敏感。
标准：ASTM A262 C
3. 硫酸-硫酸铁法（Streicher Test）
适用材料：含钼不锈钢（如317L）
方法：在 50%H₂SO₄ + Fe₂(SO₄)₃ 溶液中煮沸 24小时，测失重。
标准：ASTM A262 B
4. 铜-硫酸铜-16%硫酸法（Monypenny-Strauss Test）
适用材料：铁素体不锈钢
方法：试样在 CuSO₄ + H₂SO₄ 溶液中浸泡 24小时，观察晶界腐蚀。
标准：ISO 3651-2
二、电化学法（快速检测）
5. 动电位再活化法（EPR法）
适用材料：不锈钢、镍基合金
方法：电化学扫描，测量 再活化电流峰值，数值越大腐蚀越敏感。
优点：快速（10~30分钟）、可定量。
标准：ASTM G108
6. 草酸电解腐蚀法（Oxalic Acid Etch Test）
适用材料：奥氏体不锈钢（快速筛选）
方法：电解腐蚀（10%草酸溶液，1A/cm²，1.5分钟），显微镜观察晶界是否呈“沟槽状”。
标准：ASTM A262 A
三、其他方法
7. 沸腾氯化镁法（ASTM G36）
适用材料：不锈钢（如304）
方法：在 42%沸腾MgCl₂ 中浸泡，观察是否发生 应力腐蚀+晶间腐蚀。
注意：此方法更偏向应力腐蚀，但晶界腐蚀明显时也可辅助判断。

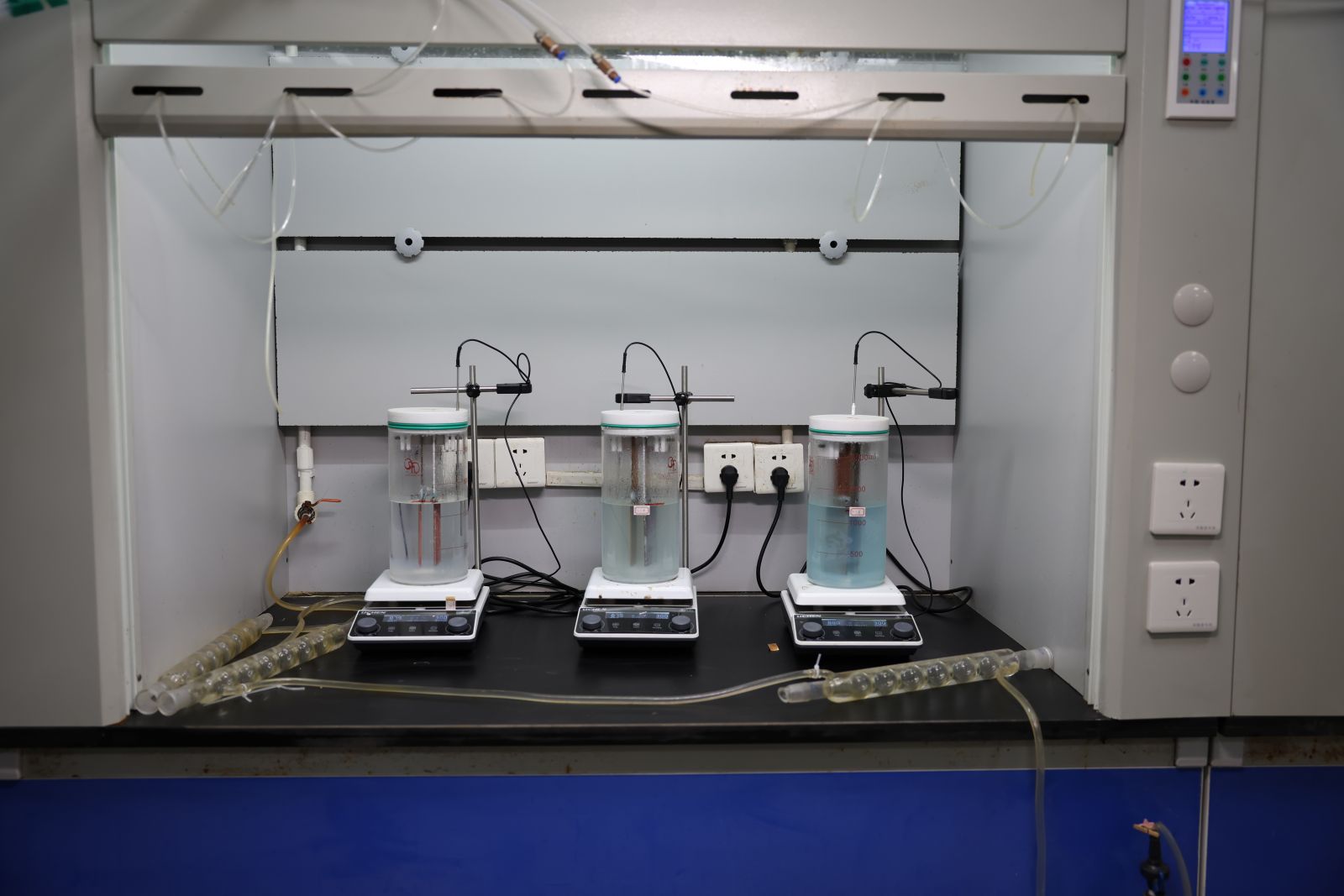

.JPG)
涉及测试：晶间腐蚀试验
