评定分两种：焊接工艺规程（WPS）的评定和焊工资格（welder qualification）的评定。
WPS (welding procedure specification)的评定：通过对执行工艺焊制的试板进行力学性能和其它性能的试验，验证工艺规程的正确性和合理性。
焊工资格(welder qualification) 的评定：由需要进行评定的焊工焊制符合规定的试板，对试板进行无损检测和力学性能试验，来验证焊工加工完好焊缝的能力。
WPS
EN 15614-1 评定的试验项目及数量
|
试件类型 |
试验项目 |
试验的范围 |
备注 |
|

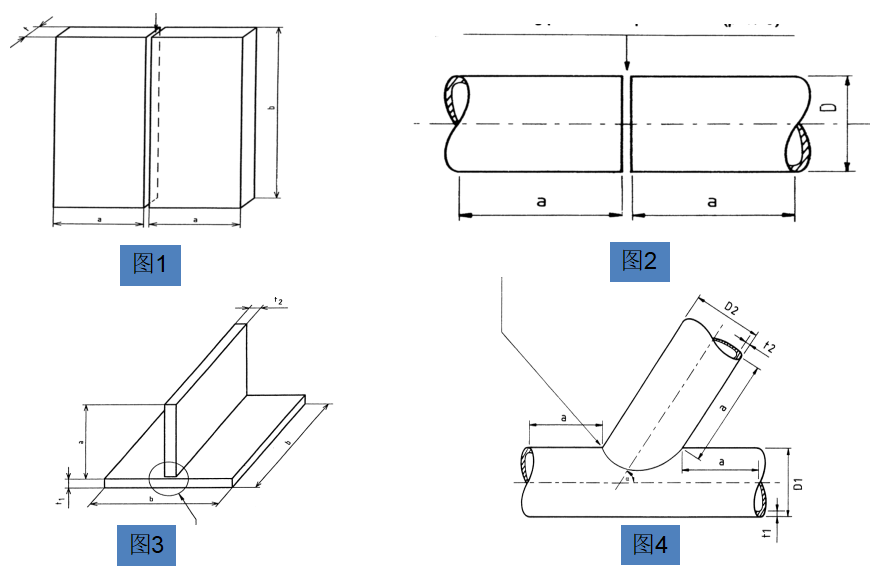

全焊透的对接焊缝 （图1及图2） |
目检 ISO17637 射线或超声 ISO17636-2/ISO17640 渗透或磁粉 ISO3451-1/ISO17638 横向拉伸试验 ISO4136 横向弯曲试验 ISO5173 冲击试验 ISO9016 硬度试验 ISO9015-1 宏观腐蚀 ISO17639 |
100 % 100 % 100 % 2个试样 2个面弯2个背弯试样 2套（焊缝＋HAZ） 按要求 1个试样 |
板厚<12mm 时应做2个面弯和2个背弯试验。当厚度≥12mm 时，建议用四个侧弯代替。对于板子的异种钢或异种成分对接接头，可以采用一个纵向背弯和一个纵向面弯试样而不是做四个横向弯曲试验。
|
|
全焊透的T型接头 （图3） 全焊透的支管连接 （图4） |
目检 ISO17637 射线或超声 ISO17636-2/ISO17640 渗透或磁粉 ISO3451-1/ISO17638 硬度试验 ISO9015-1 宏观腐蚀 ISO17639 |
100 % 100 % 100 % 按要求 2个试样 |
|
|
板的角焊 （图3） 管子的角焊 （图4） |
目检 ISO17637 渗透或磁粉 ISO3451-1/ISO17638 宏观腐蚀 ISO17639 硬度试验 ISO9015-1 |
100 % 100 % 2个试样 按要求 |
EN 287-1 评定的试验项目及数量
|
试验项目及方法 |
对接焊缝（板材和管） |
角焊缝和支管连接 |
|
目检 ISO17637 |
强制 |
强制 |
|
射线检测 ISO17636-2 |
强制 备注1）2）4） |
选做 |
|
弯曲试验 ISO5173 |
强制 备注1）2）6） |
不适用 |
|
断裂试验 ISO9017 |
强制 备注1）2) 6） |
强制 备注3）5） |
|
宏观腐蚀 ISO17639 |
选做 |
选做 |
EN 15614-2 评定的试验项目及数量
|
试 件 类 型 |
试验项目 |
试验的范围 |
备注 |
|
全焊透的对接焊缝 （图1及图2） |
目检 ISO17637 射线或超声 ISO17636-2/EN 1714 渗透 EN 571-1 横向拉伸试验 ISO4136 横向弯曲试验或断裂 a) ISO5173/ ISO9017 宏观腐蚀 ISO17639 显微检验 ISO17639 b) |
100 % 100 % 100 % 2个试样 2个面弯2个背弯试样
1个试样 1个试样 |
a)当厚度≥12mm可用4个侧弯代替2个面弯2个背弯。
b)仅适用第23组材料和所有铸造合金。 c) T型接头宏观腐蚀做2个 |
|
全焊透的T型接头 （图3） 全焊透的支管连接 （图4） |
目检 ISO17637 渗透 EN 571-1 宏观腐蚀 ISO17639 c) 显微检验 ISO17639 b) |
100 % 100 % 4个试样 1个试样 |
|
|
板的角焊 （图3） 管子的角焊 （图4） |
目检 ISO17637 渗透 EN 571-1 宏观腐蚀 ISO17639 显微检验 ISO17639 b) |
100 % 100 % 2个试样 1个试样 |
EN ISO 9606-2 评定的试验项目及数量
|
试验项目及方法 |
对接焊缝（板材和管） |
角焊缝和支管连接 |
|
目检 ISO17637 |
强制 |
强制 |
|
射线检测 ISO17636-2 |
强制 备注1）2） |
选做 |
|
弯曲试验 ISO5173 |
强制 备注1）2）5） |
不适用 |
|
断裂试验 ISO9017 |
强制 备注1）2) 5） |
强制 备注3）4） |
|
宏观腐蚀 ISO17639 |
选做 |
选做 |
